欧姆龙旋转编码器目前有以下几位成员，有一位新成员是我们的互补型输出





那么问题来了



① “互补型”和以前常用的有什么区别？

② 何时该选NPN型？何时该选互补型？

③ 每种输出方式各自的特点是什么？



前方高能预警！如果您有经常使用到旋编，那么接下来的内容，绝对不容错过...



旋编输出回路

知识大讲堂



01

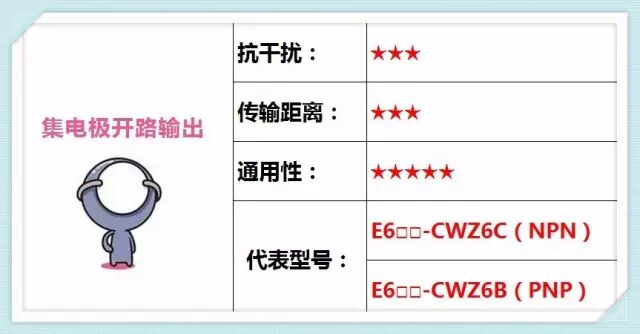

集电极开路输出



集电极开路输出，也就是我们最最常用的NPN、PNP输出，一般在选用时，我们都很清楚，如果接日系控制系统就选NPN型，接欧美系控制系统就选PNP型...



 优点：

1、极强的适配性！能够适配不同的电压供应用设备输入端使用

2、还可单独作为开关使用



 缺点：

1、需要配备专门的上拉电阻

2、传输距离较短（最长10m）

3、抗干扰性能一般





 适用场合：

1、编码器和应用设备端电压不一致，或者需要变更

2、传输距离低于10m



02

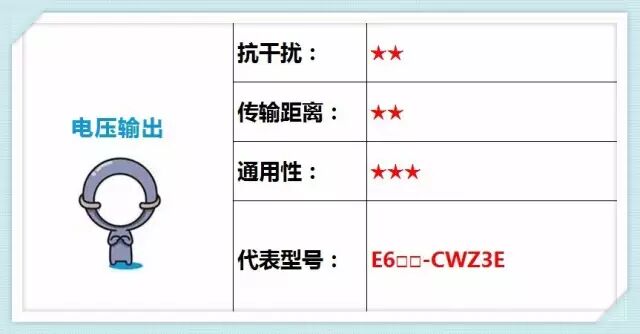

电压输出



我们之前对于「电压输出」印象最深刻的，就是它的价格很便宜。曾经它也是旋编最常用型，但随着生产要求越来越高，它的输出方式单一，抗干扰性差的缺点，使其逐渐的被市场淘汰了...



 优点：

1、直接输出电压信号，接受信号侧的回路简单

2、它的价格是几种输出方式中最便宜的



 缺点：

1、单一的电压输出

2、传输距离短（最长2m）

3、抗干扰性能差，易受噪音影响





 适用场合：

1、编码器和应用设备端电压一致

2、无负载施加于设备输入端

3、传输距离低于2m



03

推挽输出



目前，国际上的知名品牌，都开始主打推挽或互补输出型，主要原因，是它们不仅可以代替NPN/PNP或电压输出型，还具备更强的抗干扰性，更长的传输距离。随着生产要求的不断提升，这一类将会成为主流。



 优点：

1、高输入阻抗，低输出阻抗，响应快

2、传输距离长（最长30m）

3、抗干扰性强，不易受噪音和变形波的影响

4、可代替NPN/PNP或电压输出型



 缺点：

1、需要专门的上拉或下拉电阻





 适用场合：

1、需要高速响应

2、传输距离高于10m，低于30m



04

互补输出



互补型与推挽型的输出回路不同，不过起到的作用几乎是一模一样的，因此它可以替换推挽型输出。



 优点：

1、高输入阻抗，低输出阻抗，响应快

2、传输距离长（最长30m）

3、抗干扰性强，不易受噪音和变形波的影响

4、可代替NPN/PNP、电压、推挽输出型



 缺点：

1、需要专门的上拉或下拉电阻





 适用场合：

1、需要高速响应

2、传输距离高于10m，低于30m



05

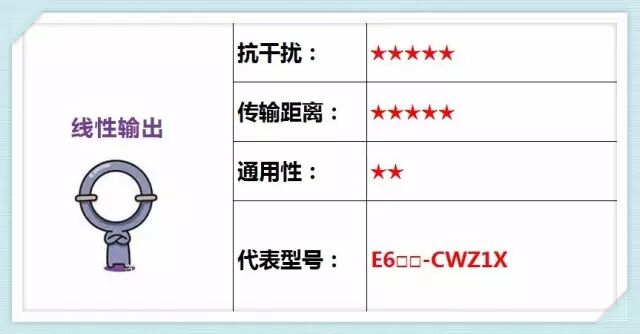

线性输出



线性输出，是所有输出种类中，抗干扰性能最强，传输距离最长的。不过，由于它的价格偏高，只有少数要求特别高的地方才会用到它。



 优点：

1、抗干扰性能最强

2、传输距离最长（最长100m）



 缺点：

1、配线变为2倍化

2、需要专门的线性接收回路

3、价格高





 适用场合：

1、需要高速响应

2、传输距离高于30m，低于100m





每一种输出类型，都有各自的特点，并不是说哪一种更好，而是看自己适用的场合。





欧姆龙编码器家族

全家福



欧姆龙丰富的旋转编码器系列，可轻松对应不同外径、轴径，输出形式，是你最佳的选择！
